通鋼薄板坯連鑄結晶器冷卻水系統的技術改造實踐

瀏覽：次|評論：0條   [收藏] [評論]

摘要：介紹了通鋼薄板坯連鑄結晶器冷卻水系統的基本工藝流程，分析了該系統自投入運行以來存在的主要問題，并針對系統存在的問題采取了相應的改進措施。 關鍵詞：結晶器冷卻水；問題分析；…



摘要：介紹了通鋼薄板坯連鑄結晶器冷卻水系統的基本工藝流程，分析了該系統自投入運行以來存在的主要問題，并針對系統存在的問題采取了相應的改進措施。

關鍵詞：結晶器冷卻水；問題分析；改進措施

1 系統簡介

　 通鋼薄板坯連鑄結晶器冷卻水系統主要用戶為連鑄結晶器、設備機架及輥?zhàn)永鋮s用水，該系統分為兩個子系統，即連鑄結晶器軟水閉路循環水系統和軟化水給水系統。

1.1 連鑄結晶器軟水閉路循環水系統

　 根據連鑄設備水質要求，連鑄結晶器及閉路設備冷卻采用軟水密閉循環水系統。

　 軟水由連鑄連軋中心水泵站軟水供水泵組加壓，送至連鑄車間各用戶，使用后的軟化水僅水溫升高，利用余壓進入中心泵站濕式蒸發空冷器進行冷卻，然后再經軟水供水泵組加壓送至用戶循環使用，其工藝流程見圖1。

　

圖1連鑄結晶器軟水閉路循環水系統流程框圖

　

　 本系統利用穩壓罐、補水泵裝置調節壓力，自動補水，以補償密閉循環水系統中軟化水的泄漏等損耗。軟水系統的補水泵，根據穩壓罐水位自動運行。

1.2 軟化水給水系統

　 中心水泵房設有一套軟水處理裝置及軟水泵、軟水箱，生產軟化水能力約140m³/h。其中約70m³/h供給薄板坯連鑄連軋生產所需軟化水，另外約70m³/h供給轉爐汽化冷卻生產所需軟化水，其工藝流程見圖2。

　

圖2軟化水給水系統流程框圖

　

2 系統存在的主要問題及分析

　 通鋼薄板坯連鑄結晶器冷卻水系統自投入運行以來，設備存在不安全隱患，威脅著安全穩定運行，難以滿足生產主線需要，運行成本高，曾經多次因該系統出現故障而影響生產。

2.1 連鑄結晶器軟水閉路循環水系統存在主要問題及分析　　　

　 結晶器冷卻水閉路循環系統由軟水循環泵組、二次增壓泵組、濕式空冷器、自清洗過濾器、壓力補水容器、補水泵組、安全閥、安全水塔等設備、設施組成。系統運行以來，主要存在以下幾方面問題：

　 (1)系統壓力波動較大。結晶器泵組揚程83m，加壓能力為0.8MPa，回水壓力(即泵吸水口壓力)為0.25MPa，系統回水經結晶器冷卻水泵加壓后，泵的出口壓力在正常供水情況下壓力在0.9MPa以上，當系統管道需補水時由于壓力補水罐在補水期間壓力相對升高0.07MPa左右。此時系統管道壓力相對增高，致使主體系統管道壓力達到1.0MPa以上，此壓力經二次增壓泵加壓后(二次增壓泵加壓能力0.55MPa)，使結晶器設備水管道壓力高于管道安全閥設定值1.5MPa，導致安全閥不斷泄壓丟水，壓力補水罐不斷補水，形成惡性循環，難以保證生產順利進行。

　 (2)系統管道氣體排出困難，結晶器泵組停運再啟存在設備安全隱患。

　 (3)系統水冷卻設備能力相對較小，夏季水溫難以控制。系統設計采用濕式空冷器，一期設計流量為1650m³/h，設計供水溫度為37℃，回水溫度為49℃�，F(xiàn)場實際運行循環水量>2000m³/h，夏季系統水溫常常超過報警溫度(車間設置供水控制溫度為34℃，報警供水水溫為35℃)。現在(夏季)實際運行采用補水、泄水方式來滿足工藝要求。

　 (4)濕式空冷器冬季凍害嚴重，運行困難。冬季，濕式空冷器導流板孔常常結冰堵塞，致使風機冷卻效果不佳；尤其在系統檢修期間，濕式空冷器內部排管非常容易產生凍害。

　 (5)濕式空冷器側噴補充水采用生產水，硬度高，水質差。導致光管管束結垢較快，側噴水管內堆積淤泥，噴嘴堵塞噴不下水或噴水不均勻，致使空冷器降溫效果不好，達不到工藝要求。

　 (6)安全水塔丟水。安全水塔自投運以來，發現其丟水，平均每天丟掉軟水200m³以上。經檢查，未發現管道漏水。通過對系統分析，認為安全水塔的DN700出水管道與冶金區DN900生產供水總管的連通閥門關不嚴，安全水塔的DN700出水管道壓力為0.45MPa左右，冶金區DN900生產供水總管壓力為0.3MPa，故此，安全水塔的軟水由連通閥門竄入冶金區DN900生產供水總管中。而此處連通閥門很難有機會停產檢修處理，安全水塔丟水問題，一時間難以解決。

　 (7)中心泵站主控室饋三煉鋼主控室信號有時丟失，造成主線停產。中心泵站主控室供三煉鋼主控室水處理準備好信號(結晶器泵組無故障)、水處理運行保持信號(結晶器泵組有泵運行)、安全水塔的DN700電動閥門開信號、安全水塔的液位信號等反饋信號通訊傳輸環節過多(經過13個PLC控制從站)，不穩定，故障幾率高，時有信號丟失現象發生，造成停止?jié)蹭�，影響正常生產。

2.2 軟水給水系統存在的問題及分析

　 軟水給水系統由五臺鈉離子交換器、軟水箱、軟水泵組成，該系統主要存在以下幾方面的問題：

　 (1)原水壓力有時不足，流量不夠。原水管道為DNl50生產水管道，供水壓力有時低于0.2MPa，影響鈉離子交換器的正常運行。

　 (2)原水水質差。原水有時懸浮物及色度過高，尤其原水有時含有木質素易造成水帽堵塞，使鈉離子交換器無法運行。

　 (3)樹脂流失嚴重。鈉離子交換器年消耗樹脂lO噸左右，原因是鈉離子交換器內隔板過薄(2㎜厚鋼板)，受力變形，致使內部襯膠部分脫落，樹脂由此跑出。

　 (4)轉爐汽化泵組為不定期間斷供水，流量、壓力變化大。轉爐汽化冷卻水系統存在這樣的特點：用水時，系統管道壓力為0.8MPa；不用水時，系統管道壓力為1.25MPa，電耗相對較高。

3 采取的改進措施

　 上述問題直接影響生產，尤其結晶器對冷卻水壓力、流量、水溫、水質要求特別嚴格，哪個條件不能滿足，都會造成結晶器停澆而影響生產。為此，針對該系統存在的問題，做了相應改進措施。

3.1 連鑄結晶器軟水閉路循環水系統的改進措施

3.1.1 壓力補償部分改進

　 (1)壓力補償器控制部分設計采用液位控制開關控制補水泵自動補水，由于液位控制開關故障頻繁，難以實現自動補水。通過對原控制程序進行修改，將其開關量控制改為模擬量控制，利用壓力補償器液位測量?jī)x表輸出的模擬量信號，進入PLC，以實現自動補水功能。

　 (2)補水管道增加一套持壓閥。將持壓閥壓力調節為0.35MPa，確保補水壓力≤0.35MPa。

　 (3)氮?dú)夥�(wěn)壓罐進氣管加裝一套氮?dú)鈮毫φ{(diào)節閥，改變?cè)�供氣方式，采用兩路供氣，穩定壓力補償器氣源。

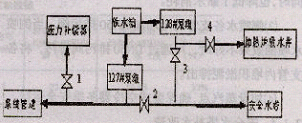

　 (4)改變補水方式。原運行方式為控制閥門2常閉，操作閥門3和閥門4的常開，由128#泵組給安全水塔或加熱爐吸水井補水。但如果閥門1突然關閉，補水壓力突然升高，壓力補償器失去作用，將導致系統管道壓力升高，用戶端安全閥動作，系統大量泄水，影響生產，嚴重時將造成停產。改變這種運行方式，將控制閥門2常開，控制閥門3常閉，控制閥門4常開，128#泵組只給加熱爐吸水井補水，安全水塔補水由軋鋼凈環水代替。這樣，當127#泵組給系統補水時，若閥門l突然關閉，補水壓力突然升高，當壓力升至0.42MPa時(此壓力已達到上塔補水壓力)，一部分水將流向水塔，從而避免了系統壓力驟升給系統帶來的威脅。試驗證明，此種補水方式補水壓力最高為0.42MPa，這個壓力對系統壓力沖擊不大，不會影響生產。見圖3。

　

圖3軟水補水部分框圖
