張文玉  陳振華

摘要：通過在不同溫度下單向拉伸實驗，分別沿軋向、45°方向和橫向?qū)?/span>AZ31鎂合金軋制板材的沖壓性能進行了研究。結果表明：隨著變形溫度的升高，板材抗拉強度和屈服強度下降，斷裂伸長率提高，應變硬化指數和塑性應變比降低，拉伸性能得到改善；溫度高于200℃時，板材的沖壓性能得到改善，其屈強比為0.876，應變硬化指數為0.158，塑性應變比為1.307。

關鍵詞：AZ31 鎂合金板材； 變形溫度； 顯微組織； 沖壓性能

鎂合金作為一種最輕的金屬結構材料， 以其獨特的優點得到了越來越廣泛的應用，鎂合金板材的應用前景更加廣闊。但是由于鎂的晶體結構為密排六方型，塑性變形能力較差[1-3]，限制了鎂合金的應用。鎂合金在常溫下很難進行成形，隨著溫度升高，活動的滑移面增加，塑性提高，這為鎂合金板材的熱成形提供了可能[4-8]。因此，為了擴大鎂合金板材的應用，對其沖壓性能進行研究成為當前鎂合金研究的重點之一。

本實驗對AZ31 鎂合金軋制板材分別沿軋向、45° 方向和橫向在不同溫度下進行單向拉伸實驗，對其沖壓性能進行研究，了解變形鎂合金塑性變形行為， 為沖壓成形工藝的開發提供實驗依據。

1 實驗材料及方法

實驗所用AZ31 鎂合金軋制板材經鑄造-擠壓-交叉軋制的工藝制得， 合金名義化學成分(質量分?jǐn)?shù))為：Mg-3%Al-0.8%Zn-0.4%Mn。取初始板材擠壓方向?yàn)檐堉品较颍?/span> 分別沿與軋制方向成0°、45°、90°方向取拉伸試樣，拉伸試樣按照GB/T4338-1995《金屬材料高溫拉伸實驗方法》規定制得。

用XJL-03 型金相機觀測軋制板材的金相組織，浸蝕劑配方如下：5g 苦味酸＋5 g 冰醋酸＋10mL 蒸餾水＋80mL 無水乙醇。高溫拉伸試驗在WDW-E200微機萬能試驗機上進行，試樣標距部分尺寸為15mm×3.5mm， 拉伸速度恒定即v＝2 mm/min，分別在150、200、250、300、350 和400℃下進行高溫拉伸試驗，溫差控制在±5℃，試樣在拉伸溫度下保溫約20min。根據GB5028-85《金屬薄板拉伸應變硬化指數(n 值)試驗方法》和GB5027-85《金屬薄板塑性應變比(r 值)試驗方法》對AZ31 鎂合金板材的n 值和r 值進行測定計算，其中r 值測量在應變量為12%時進行。

2 結果與討論

2.1 金相組織

圖1 為AZ31 鎂合金軋制板材的金相組織�？梢钥闯觯�板材的晶粒組織較細小，部分為等軸晶，平均晶粒尺寸在10μm 以下。由此可見，對于實驗中所用的軋制板材，發生了動態再結晶，形成了大量的細小晶粒。

2.2 單向拉伸曲線

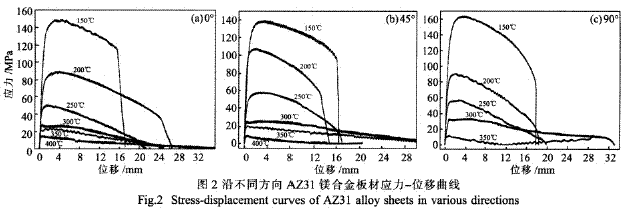

拉伸結果如圖2 所示，由圖可看出，在拉伸過程中，拉伸曲線呈現出較寬的波動，這是因?yàn)樵诟邷乩�伸變形過程中，板材不斷產生加工硬化和動態回復，兩者交替進行，從而使拉伸曲線變寬，且這種趨勢隨溫度的升高而加劇。同時還可看出，在超過300℃進行拉伸時，拉伸曲線沒有明顯的硬化階段，在板材達到屈服點后， 隨即達到最大強度， 這表明在溫度較高時， 板材變形時的硬化能力減弱， 由高溫導致的動態回復引起的軟化處于主導地位。

2.3 屈服強度和屈強比

圖3 為AZ31 鎂合金板材屈服強度σs、屈強比σs /σb隨溫度的變化曲線。在沖壓過程中，板材屈服強度小則材料容易屈服， 成形后回彈小， 貼模性和定形性較好。此外， 屈服強度對零件表面質量也有影響。如果板材的拉伸曲線不連續而在屈服階段出現臺階，且臺階長度較大，則經過屈服伸長后，表面就會出現明顯的滑移線痕跡而導致零件外觀粗糙。實驗表明， 鎂合金板材在室溫和高溫下拉伸時其拉伸曲線均無明顯的屈服點。鎂合金板材沖壓成形后，零件回彈小，且具有較好的貼模性和定形性，成形零件表面質量好。

由圖3(a)可看出，隨溫度的升高，AZ31 鎂合金板材沿各方向的σs均降低，其平均σs由150℃時的127.6 MPa 降低至400℃時的9.3MPa。板材σs的降低表明，隨溫度的升高，板材容易進入屈服點，開始塑性變形，這有利于降低成形后的回彈，提高成形件的尺寸精度，減少后續的精整工序。

在板材沖壓工藝中， 屈強比對板材沖壓成形性能影響較大。由圖3(b)可看出，AZ31 鎂合金板材沿不同方向的σs /σb隨溫度的升高先增加， 其平均σs /σb由150℃時的0.847 增加至200℃時的0.895， 而后又有所降低，但在溫度上升至300℃時，則又增加至0.891，之后隨溫度的升高，其σs /σb急劇減小。這種呈“M”形變化的趨勢表明，溫度對AZ31 鎂合金板材σs /σb的影響比較復雜。因此，在考慮σs /σb對拉伸性能的影響時， 就應該合理的選擇拉伸成形溫度區間，以得到最有利于拉伸成形的σs /σb 。根據σs /σb小，板材由屈服到達最大強度的塑性變形階段長，則有利于沖壓成形的原則，由此可選擇較低(<150℃)或較高(>300℃)的溫度進行，而實際上根據前面分析可知， 溫度過低或過高均不利于AZ31 鎂合金板材的成形，所以，綜合上述分析，從其屈強比呈“M”形的變化曲線看，在250℃左右進行拉伸，應該比較有利于板材的拉伸成形。

2.4 斷裂伸長率、應變硬化指數和塑性應變比

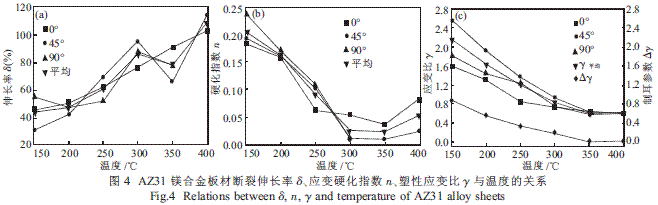

圖4 給出了AZ31 鎂合金板材斷裂伸長率δ、應變硬化指數n 和塑性應變比γ 隨溫度的變化曲線。一般來講，板材的伸長率較大時，板材具有較大的塑性變形穩定性， 在變形時不易產生局部的過大變形而導致破裂。由圖4(a)可知，AZ31 鎂合金板材的δ隨溫度的升高，基本呈線性增加，其平均δ 由150℃時的43.8%增加至400℃時的109%。這表明，溫度對AZ31 鎂合金板材δ 的影響顯著，因此，在拉伸成形過程中，采用較高的拉伸溫度，AZ31 鎂合金板材δ 得到提高，將有利于拉伸成形。實驗所測得的δ 沿45°和90°方向在150℃和350℃時有波動的現象，這是因?yàn)橛绊懓宀?delta; 的因素較多， 除了板材固有的雜質、孔洞等缺陷外， 拉伸過程中試樣的裝夾、溫度控制的精度等均會對其產生一定的影響。根據Chen等[9]的實驗研究，AZ31 鎂合金板材的δ 隨溫度的升高呈線性增加。

應變硬化指數n 反映了板材變形過程中的變形硬化能力，即n 值高的板材抵抗縮頸的能力高，均勻變形階段長。因此，在沖壓工藝中，為了獲得優良的沖壓性能，通常希望板材的n 值盡可能的大。對于鎂合金而言，一般隨著溫度升高，n 值減小[10]。但影響鎂合金板材n 值的因素目前還不十分清楚， 有研究表明[11]，n 值與板材的熱處理溫度有關。例如，AZ31鎂合金的n 值隨熱處理溫度升高而增大。由圖4(b)可知，隨溫度的升高，AZ31 鎂合金板材的n 值逐漸降低，其平均值由150℃時的0.205 降低至350℃時的0.025。這表明，隨溫度的升高，就n 值而言，不利于AZ31 鎂合金板材沖壓性能的提高。還可看出，總體上n<0.25， 這說明實驗所用AZ31 鎂合金板材的n 值較小。由于n 值的測定對實驗精度要求較高，在實驗過程中容易出現誤差，所以，在400℃左右，n值出現一定的反彈升高，即可能是由實驗誤差所致。因根據Yoshihara 等[12]的研究，對于AZ31 鎂合金板材，在100～400℃，n 值隨溫度的升高而線性降低。而圖中n 值的變化則有所波動， 在低于350℃時，n值隨溫度的升高而降低。

塑性應變比r 反映了薄板在成形過程中抵抗變薄或變厚的能力，r 值對拉伸成形性能影響很大。r值大，板材平面方向比板厚方向容易變形，拉伸毛坯在徑向收縮時不容易起皺， 并且拉伸力也小，傳力區不容易拉裂，有利于板材的拉伸成形。制耳參數反映了板材在平面內各方向的塑性各向異性。板材不僅呈現塑性厚向異性，在板材平面內各個方向也呈塑性各向異性，即板材的塑性各向異性，其程度可用差值Δr 表示。板材的塑性平面各向異性常會使拉伸件口部出現制耳， 而制耳的大小和位置與Δr 有關，它隨角度的變化與r 值的變化是一致的。在r 值較低的方向，板材變厚，筒壁高度較低。在具有高r值的方向，板材厚度變化不大，故筒壁高度較高。當Δr>0 時，制耳在0°和90°處出現；當Δr<0 時，制耳在±45°處出現[13]。若Δr 過大，高r軃值對LDR 的有利影響便消失了。沖壓后制品如產生制耳，必須切除。這樣不僅增加了金屬的損耗和切邊工序， 而且還會因各向異性使沖壓件產生壁厚不均， 影響生產效率與產品質量。

由圖4(c)可知， 隨溫度的升高，AZ31 鎂合金板材的Δr 遞減，由150℃時的0.858 減小至350℃時的0.170。這表明，溫度升高，有利于板材各方向均勻變形，降低拉伸件制耳高度，這將有利于提高拉伸件的LDR 和成形質量，減小材料的修邊余量，提高材料的利用率。

3 結論

(1) 隨變形溫度的升高， 板材抗拉強度和屈服強度下降，斷裂伸長率提高，應變硬化指數和塑性應變比降低，拉伸性能得到改善。

(2) 溫度高于200℃時，板材的沖壓性能得到改善，其屈強比為0.876，應變硬化指數為0.158，塑性應變比為1.307。

參考文獻:

[1] 余琨，黎文獻，王日初，等．變形鎂合金的研究、開發及應用[J]．中國有色金屬學報，2003，13(2)：277-288．

[2] 陳振華，嚴紅革，陳吉華，等．鎂合金[M]．北京：化學工業出版社， 2004．19-20．

[3] 李?yuàn)�，王伯�。�變形鎂合金的研究與開發應用[J]．熱加工工藝，2007，36(6)：65-68．

[4] Koike J， Ohyama R， Kobayashi T， et al．Grain-boundary slidingin AZ31 magnesium alloys at room temperature to 523K [J]．Materials Transactions，2003，44(4)：445-451．

[5] Agnew S R， 魻zg譈r D． Plastic anisotropy and the role ofnon-basal slip in magnesium alloy AZ31B [J]． InternationalJournal of Plasticity， 2005，21：1161-1193．

[6] Agnew S R， Tomé C N， Brown D W， et al． Study of slipmechanisms in a magnesium alloy by neutron diffraction andmodeling [J]．Scripta Materialia， 2003，48：1003-1008．

[7] 范立坤，王榮，張平，等．AZ31 鎂合金板料等溫拉伸[J]．熱加工工藝， 2008，37(3)：71-73．

[8] 程永奇，陳振華，傅定發．鎂合金拉伸工藝的研究與進展[J]．熱加工工藝，2004，(11)：52-55．

[9] Chen Fuh-Kuo， Huang Tyng-Bin， Chang Chih-Kun．Deepdrawing of square cups with magnesium alloy AZ31 sheets[J]．International Journal of Machine Tools & Manufacture，2003，43：1553-1559．

[10] 軽金屬協會． マグネミウム合金展伸材の標準性質の測定研究[J]．軽金屬協會，1961，(11)：657-659．

[11] 田浩彬，康達昌．板料n 值測量方法的研究[J]．塑性工程學報， 2003， 110(11)：36-39．

[12] Yoshihara S， Yamamoto H， Manabe K． Formabilityenhancement in magnesium alloy deep drawing by local heatingand cooling technique [J]．Journal of Materials ProcessingTechnology，2003，(143/144)：612-615．

[13] Kaiser F， Bohlen J， Letzig D， et al．Correlation ofMicrostructure and Mechanical Properties of Rolled MagnesiumSheet AZ31[A]．Preceedings of the 6th International Conferencein Magnesium Alloy and Their
