高爐激光探測儀是在高爐生產時在線測量料面形狀的設備，已獲得發明專利（ZL 2006 1 0089415.6） ，在研發過程中得到科技部和北京市中關村科技園區技術創新基金的資助。

高爐2006年在杭鋼1250m3高爐首先進行研發應用，后于張店1350m3高爐、濟鋼3號1750m3高爐、包鋼1號2200m3高爐和首遷2號2650m3等高爐上進一步的推廣，取得了良好的效果。

高爐采用高爐激光探測儀能夠指導高爐布料操作、提高煤氣利用率、改善技術與經濟指標。

（在線測量料面形狀）

（專用攝像儀）

（首遷2650m3高爐生產時料面形狀的圖像）

）

（專利證書）

2.SW高爐紅外熱成像儀（型號：SW-RCX-C3）

現有的高爐料面攝像儀是采用CCD芯片的紅外感光性能獲取高爐料面的視頻圖像，在爐頂溫度高時，可以觀察到高爐內的氣流分布、溜槽運動和料流等爐內情況。隨著高爐操作水平的提高，高爐頂溫逐漸降低。在爐頂溫度低時，由于圖像訊號太弱發生黑屏現象�，F(xiàn)有的高爐料面攝像儀不能完全滿足高爐生產操作的需要。

SW高爐紅外熱成像儀可以通過探測高爐料面上部的溫度分布得到爐內氣流分布、溜槽和料流的圖像；可以辨識40~800℃的溫度范圍，能夠滿足高爐操作的需要。采用高爐熱像儀可以得到料面的溫度分布圖和所選定高爐直徑上的溫度曲線。

高爐熱像儀已獲得國家專利，專利號：ZL 2017 2 00886825。

SW高爐紅外熱成像儀已經在沙鋼5800m3、亞新1300m3、鞍鋼朝陽2600m3、川威5座高爐、邯鋼3200m3等高爐上應用，取得了滿意的效果。

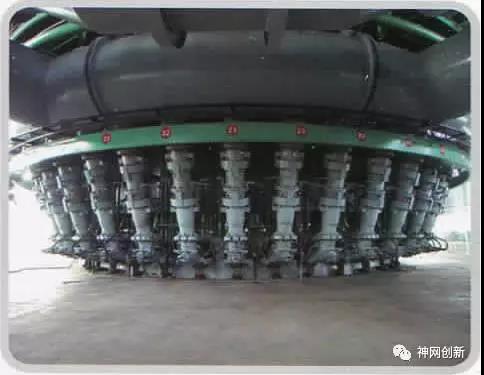

高爐SW型高爐風口攝像儀是安裝在風口窺視孔視窗上的帶分光器的攝像裝置。操作人員在現場觀察風口狀況的同時，視頻信號傳送到控制室，在監視器屏幕上同時顯示各個風口的圖像。工長可實時觀察到各個風口的明亮程度、焦炭的運動情況和噴煤狀況，用于指導高爐的操作。

SW高爐風口攝像儀通過連接件與風口連接，采用特制的微型攝像機，攝像機安裝在攝像機護套中，安裝調節很方便。

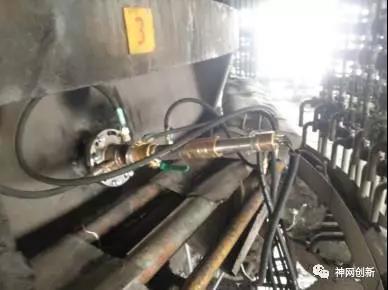

爐（SW型高爐風口攝像儀）

（渣皮脫落時圖像）

（專利證書）

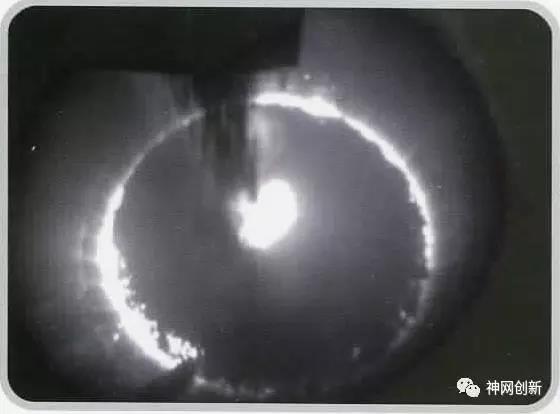

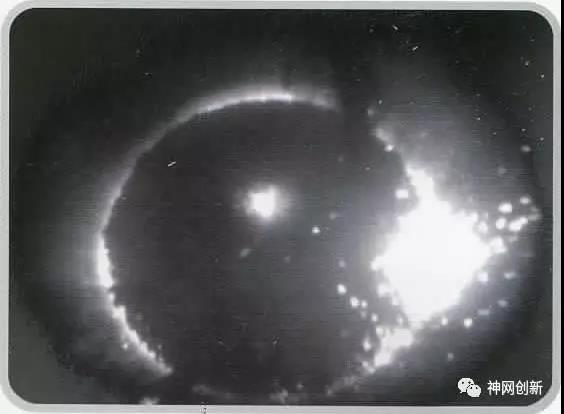

SW高爐料面攝像儀采用爐頂插入微型攝像機的方式獲取爐內影像，并將所獲得的影像傳輸?shù)街蛋嗍业谋O(jiān)視器上，可在線顯示整個料面的氣流分布狀況，溜槽或大鐘的運動及料流流股情況，監視爐內管道、塌料等異常爐況；獲得的影像和圖像信息對高爐工長操控高爐具有指導意義，使工長能在線觀察到爐內狀況和設備的運行情況，能更好地操控高爐，避免事故的發生，使高爐實現安全、穩產、高產、低耗和長壽的目標，具有巨大的經濟效益和良好的社會效益。

SW高爐料面攝像儀采用特制的金屬外殼微型攝像機，CCD芯片具有可見光和紅外光譜段；光學鏡頭具有廣角和長景深的特性；攝像機安裝在攝像槍中，通過冷卻水套插入高爐內部。

SW高爐料面攝像儀的攝像槍采用了球閥和密封套兩道密封方式，不用休風就可以進行維護。

（俄羅斯發明證書）

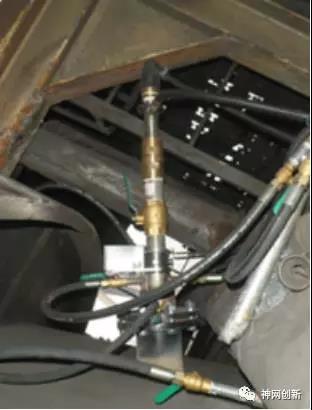

                            （SW型高爐料面攝像儀）

SW型高爐料面攝像儀已經在沙鋼、寶鋼、京唐、鞍鋼、武鋼、中鋼（臺灣）、美鋼聯美國蓋瑞廠、美鋼聯加拿大伊利湖廠、印度塔塔、韓國浦項、俄羅斯馬鋼和土耳其Kardmir等國內外600余座高爐上應用。SW型高爐料面攝像儀已經成為高爐工長及時獲取爐內信息、指導高爐操作和避免事故的重要工具。

5.高爐開爐裝料激光測量技術

高爐我公司開發了開爐裝料測量的新方法，用激光網格測量料流軌跡，可以快速、高效、準確地得到溜槽在不同角度時的料流軌跡曲線和數據。通過測量可以得到高爐在本廠原料下的無鐘布料規律，用以指導開爐裝料和投產后的布料操作。

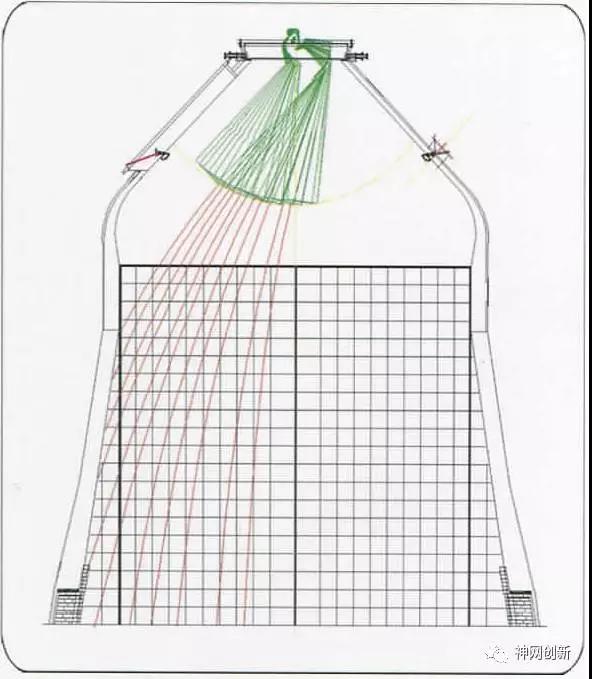

（高爐內的激光網絡）

開爐裝料測量時，用專用激光掃描儀可以快速得到料面形狀圖，能得到所掃描高爐直徑上任意位置處的料面深度和爐料堆角的準確數據。

（料面形狀及數據）

（3D圖效果展（3D圖效果展

示）

（3D圖效果展

（實用新型專利證書）
